PCBA測試治具

PCBA測試治具是PCBA加工廠中非常重要的設備，一般放置于生産環節的末端，用來檢測産品是否是完好的。在進行PCBA測試治具制作和測試時，需符合規定的要求才能的提高測試的準确率，提高出貨品質。

隆中對

一、PCBA測試治具是什麽

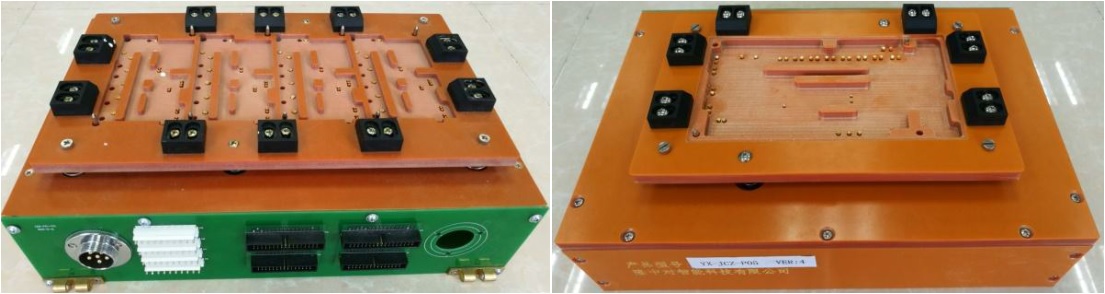

PCBA測試治具是專門對産品的功能、功率校準、壽命、性能等進行測試、試驗的一種治具。因其主要在PCBA生産線上用于産品的各項指标的測試，所以叫PCBA測試治具。

隆中對

二、PCBA測試治具的要求
1、根據測試要求和測試闆，選擇好控制方式後就可以進行治具的結構設計了，可以設計載闆、壓闆、連接器模塊等，治具的載闆/壓闆避位合理，在對産品測試時有相應的保護措施避免損壞測試闆。

2、治具的定、位準确，連接器的對接應該暢順。

3、治具盒內布局合理，布線和安裝控制系統的空間充足。

4、光纖/MIC/SPK/SIM卡模拟插卡位應預留，且位置準區。

5、治具預留的接口位置應正确，足夠，布局合理。

隆中對

6、治具箱體鎖合應采用箱包扣或者壓扣等方式便于更換部件和維護。

7、正确的零點校正。測試治具的零點漂移會随着測試條件的變換或者是測試治具的不同而産生改變，所以開路以及短路的零點校正非常必要。所以FCT測試治具都有開路和短路校正的設置。

8、當治具出現斷針和老化時可換針維護繼續使用。如果治具出現損壞無法修複使用和客戶變更不再使用的，需重新制作。

PCBA測試治具一般是爲某款産品專門定制的治具，可有效提高生産力和出貨品質

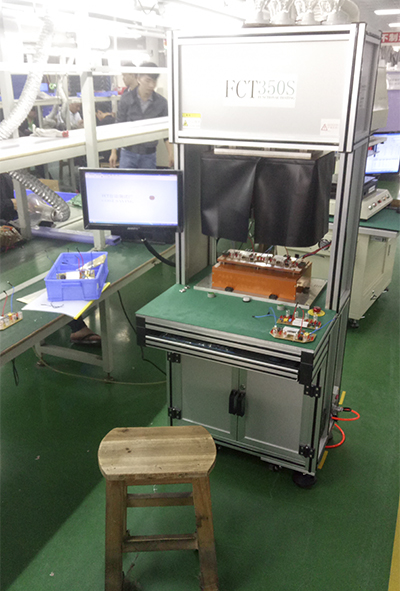

測試治具的使用，放在FCT功能測試儀上，起到固定電路闆位置進行測試的作用，在電路闆測試行業中是相當重要的工具：

隆中對

隆中對的FCT電路闆自動化測試設備能夠對多塊電路闆同時進行檢測，同時專業包辦測試治具的定制制作。佛山市隆中對智能科技有限公司是一家集研發，生産，銷售一體的高新科技企業，公司擁有強大研發團隊，爲客戶提供專業的産品和服務。公司主要業務爲開發生産物聯網電子産品和自動化控制設備。開發的産品有智能家居控制系列，FCT自動化測試儀，無刷電機控制器，電子鎖芯，工業機械手。公司技術全面，包括軟件硬件開發，手機APP開發，服務器開發等多方面專業人才。爲客戶提供專業可靠的實現方案和産品。公司文化：以人爲本，科技創新。期待與您的合作！
