FCT自動化測試儀

一、視頻

二、簡要說明

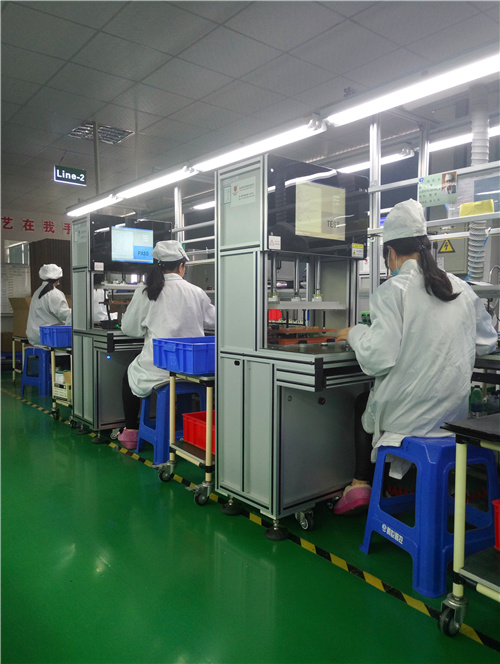

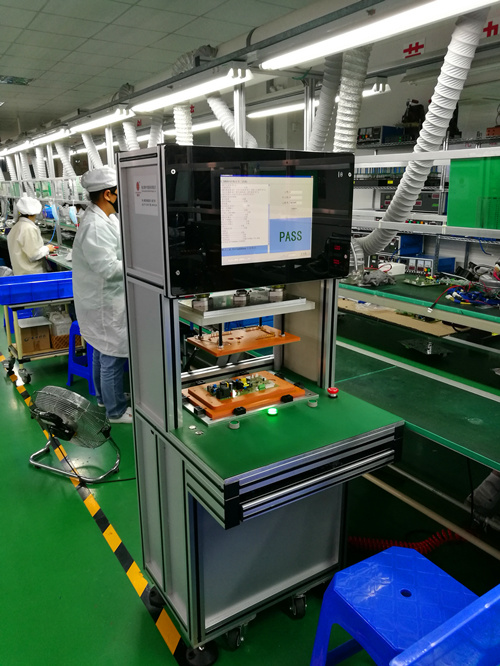

FCT自動化測試儀是一款測試PCBA是否合格的測試工具，它分爲2個部分，一個是主體部分，一個是測試夾具部分。主體部分包括電腦系統和信号采樣系統，這部分是通用的。測試夾具部分是有固定尺寸，根據不同的目标測試闆制作定位孔。二者通過排線連接起來。測試不同的闆時，隻需要更換測試夾具，然後在電腦上調出對應的測試程式就可以了。測試過程全部由電腦自動完成，并報告出試結果。不需要人工幹預，所以對測試者沒有嚴格的要求，生産工人或者是新手都可以完成測試，并且是電腦自檢，效率和合格率都得到保障。

三、測試方法

FCT自動化測試儀測試儀分爲自動和手動2種，自動由氣缸壓目标闆，手動的由人工壓下目标闆。然後啓動測試開關，電腦開始動測試。測試完成後報告測試結果。

四、功能參數. (可以乘以2倍，或跟據要求定制)

1、 10*2 路直流電壓檢測。電壓範圍(0~60V)
2、 10*2 路開關信号輸出.
3、 10*2 路電平信号輸出。
4、 10*2 路電平信号輸入。
5、 10*2 路交流信号輸入。 110V~220V 輸入。
6、 220V， 24V， 12V， 5V， 3.3V 各 1 路電源輸出。
7、 1*2 路 TX/RX 通信。
8、 6*2 路電流及功率檢測。

五、測試內容：
1、短路，開路測試
2、功能測試。
3、電壓、電流測試。
4、邏輯，性能測試。
5、元器件測試。

六、FCT自動測試儀優勢

1、快速、準确、高節奏。PCBA功能測試儀是适應批量化，規模化的生産PCB的産物，可以快速檢測出故障，并可以指示出故障所在地方，方便維修、加快生産流程，PCBA功能測試儀檢測普通的單塊電路闆隻需要1秒左右的時間。

2、是促進提高質量控制，改進工藝的有效手段。随着生産工藝的不斷成熟與生産設備性能的不斷提高，糾正已經發生的故障。

3、降低損耗，節約成本，PCBA功能測試儀是以小電流、小電壓進行小信号靜态檢測，能夠有效的防止電路闆因有短路等故障通電後燒壞器件或電路闆，将生産損耗大大降低，節約成本。尤其是将電路闆故障發生在生産過程中，成本最低約是發現在用戶端成本的百分之一。

4、使用先進的專業的是趨勢所趨，現代化的生産趨勢是以适當的設備取代人，以節約成本，提高生産率。

5、提高産品質量的可靠性與一緻性，在檢測過程中，人的可變因素太多，産品質量會因人的可變因素的變化而變化，PCBA功能測試儀設備有效解決了這個問題，讓産品質量的可靠性一緻性更強
